青工機械升級版QG376吊鉤式拋丸機完成生產

2021-12-09 09:01:33

7219

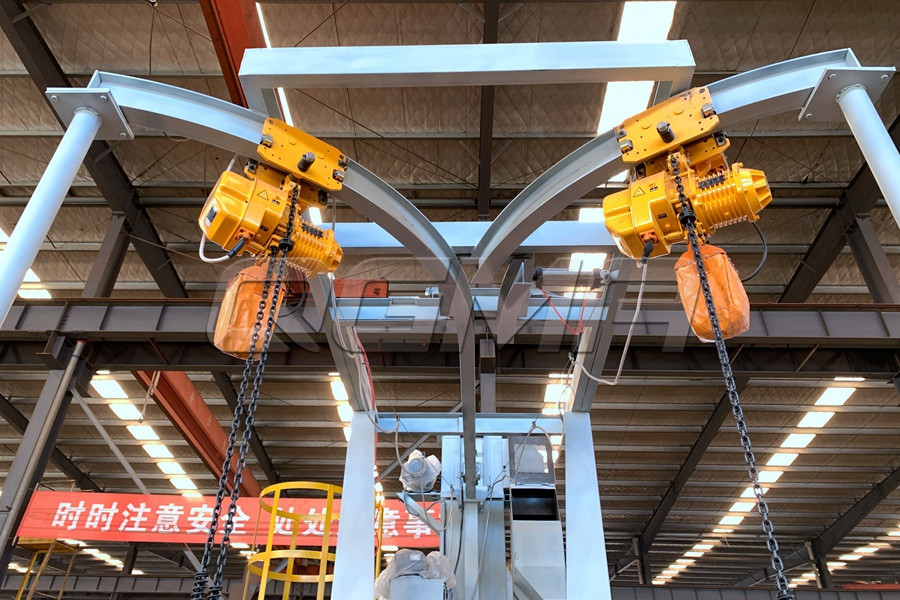

如圖所示是我公司新設計生產的一款升級版QG376吊鉤式拋丸機，此臺QG376吊鉤式拋丸機比起老款進行了一定的優化，其中導軌部分用的是氣動換軌的一個裝置，包括我們的電動葫蘆現在用的是一種環鏈葫蘆，不同于之前傳統的鋼絲繩電動葫蘆；大門做的是一個氣動大門，可以通過一個氣缸來控制門的開關。

我公司生產的所有設備大門都做了一個安全連鎖，門在沒有關嚴的情況下，設備的拋丸器無法進行工作，這一個設計對我們操作人員的人身起到了一定的安全防護作用。

此臺QG376吊鉤式拋丸機的自轉裝置為氣動平推式，設備的后面做了二次沉降，設備在拋丸工作的過程中一些大的顆?？梢酝ㄟ^這個沉降箱做一個簡易的沉降，把所有的丸渣沉降下來；沉降箱的后面是QG376吊鉤式拋丸機的除塵器，設備的爬梯設計符合國家的標準。

QG376吊鉤式拋丸機的拋丸清理室內的護板全部采用軋制錳13的一種耐磨防護，使用壽命長；吊鉤的位置做了一個密封裝置，有效的將鉤子進行防護，不會讓拋丸器拋到；QG376吊鉤式拋丸機的頂部做了三級密封，第一是防護鉤，第二是防止丸料反彈上去，里面還有一層膠皮，膠皮使用的是聚氨酯材質，膠皮能夠二次阻擋彈丸的外溢；毛刷又做了一層防護，在大門關閉期間設備的蓋板也再一次做了一個防護，這樣能夠有效的把所有的彈丸阻止在拋丸室體以內。QG376吊鉤式拋丸機大門的密封也做了相應的改進。

由圖片可以很清楚的看到此臺QG376吊鉤式拋丸機的底座部分有兩個長方形的口，這個設計是為了方便客戶使用叉車裝卸設備；此臺設備用到的是我公司自主研發的一種德國技術的拋丸器，拋射量大，拋射速度高，保證了工件的清理效果和工作效率。
